生活に欠かせない電気の「心臓部」である配電盤をご存知でしょうか。
ビルや工場等の大型施設で高電圧を安全な状態へ整える重要な役割を担っています。
今回は配電盤の仕組みや分電盤・制御盤との違い、電気設備の仕組みや実務上の注意点について平易に解説します。
- 配電盤の定義と「建物の心臓部」としての重要な役割
- 配電盤・分電盤・制御盤の役割の違いと見分け方
- 配電盤の寿命（耐用年数）と安全を守るための点検のポイント

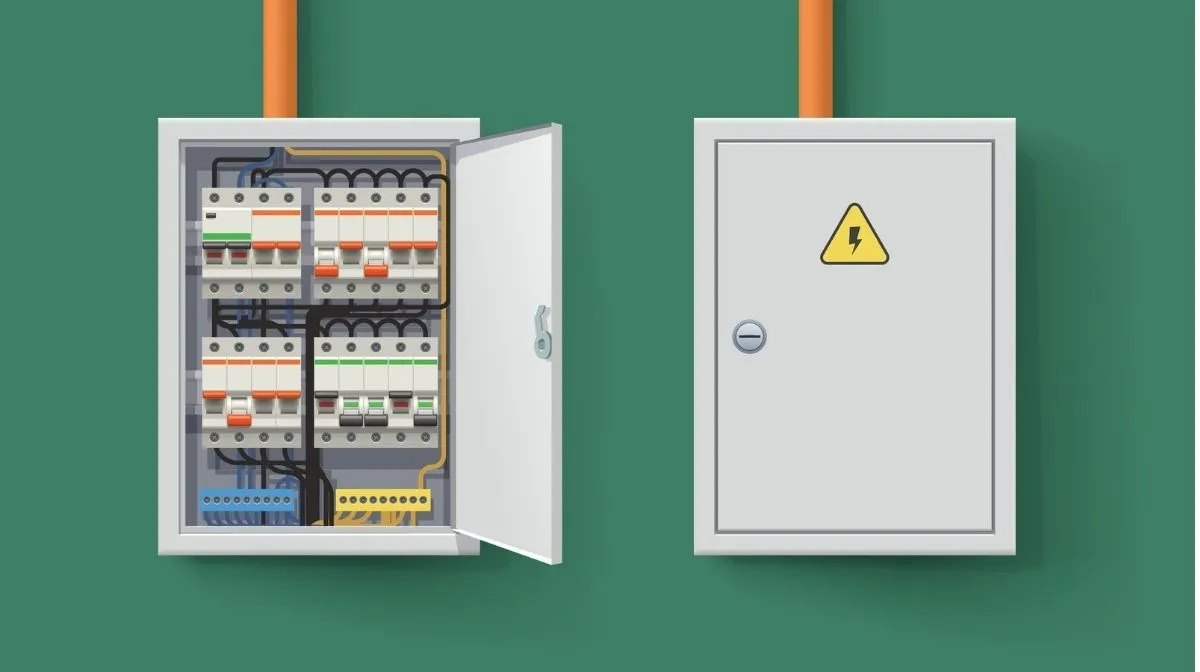

1．配電盤とは？「建物の心臓部」としての役割と定義
配電盤は、電力会社から送られてくる高圧の電気を最初に受け取り、施設内で安全に使用できる電圧に変換して送り出す「玄関口」の役割を果たしています。
人間で例えるなら、全身に血液を送り出す「心臓」のような存在です。
とくに大きな施設では、配電盤が止まると建物全体の電気が使えなくなるため、欠かせない設備といえます。
高圧電力を使いやすい電圧に変える「変圧」の仕組み
発電所からの
高圧電気
配電盤
（変圧器）
家庭・オフィスの
照明・機器
発電所から送られてくる電気は、高い電圧（一般的に6600Vなど）になっています。
そのままでは家庭用機器やオフィスの照明には使えないため、配電盤の内部にある変圧器（トランス）を通して、100Vや200Vといった安全な電圧まで下げられます。
この変圧こそが配電盤の主要な任務であり、電気を安全かつ効率的に消費場所へ届けるための第一歩となります。
よく目にする「キュービクル」と配電盤の関係
街や駐車場の
「金属製の箱」
キュービクルの外観
中身は電気の
「心臓部（配電盤）」
内部の受変電設備
高い電圧を
安全な電圧へ変換
変圧（トランス）機能
ビルやマンションの駐車場、工場の敷地内で「危ない！さわるな」といったステッカーが貼られた金属製の箱を見かけたことはないでしょうか。
これはキュービクルと呼ばれ、その中には配電盤をはじめとする受変電設備一式が収められています。
2．【比較図解】配電盤・分電盤・制御盤の決定的な違い
配電盤
(受電・変圧)
分電盤
(分配・安全)
制御盤
(操作・自動化)
電気設備には「〇〇盤」という名前が多く、専門外の方にとっては区別が難しいかもしれません。
しかし、これらはそれぞれ「どこで」「何のために」使われるかが明確に決まっています。
配電盤・分電盤・制御盤の3つを電気の流れに沿って整理すると、その違いが理解しやすくなります。
それぞれの特徴を順番に見ていきましょう。
配電盤：受電と変圧を担う「大元」
配電盤は、電気の流れの中でいちばん最初にある設備です。
電力会社から届いた電気を一番最初にキャッチし、電圧を調整して次へと受け渡すのが仕事です。
主な設置場所は、地下の電気室や屋外のキュービクル内など、一般の人が普段立ち入らない場所に厳重に管理されています。
分電盤：各部屋へ電気を配る「末端」
分電盤は、配電盤から送られてきた電気を、照明やコンセントなどの各回路にさらに細かく分ける装置です。
住宅の玄関や廊下の高い位置にあるブレーカーボックスがこれに当たります。
電気の使いすぎや漏電が起きた際には自動で電気を止め、火事や感電事故を防ぐ役割を持っています。
住宅用分電盤の法定耐用年数は13年とされており、定期的な交換が推奨されています。
▼あわせて読みたい
電気設備の資格を取得してキャリアアップを目指したい方へ。電気工事施工管理技士の年収・試験対策・転職価値について詳しく解説しています。
制御盤：機械を動かし管理する「脳」
制御盤は、電気を送るだけでなく機械を制御するための設備です。
工場内の生産ラインやエレベーター、ポンプなどを動かすためのスイッチやタイマー、コンピューター（PLC）が収納されています。
電気を使って、いつ・どの機械を動かすかを決める役割を持ち、設備全体の動作を支える重要な装置です。
参考｜JEMA 一般社団法人 日本電気工業会：凡用高圧機器の更新のおすすめ
■電気・設備系の施工管理職に転職を検討中の方へ
配電盤・分電盤・制御盤など電気設備の知識を活かせる施工管理の求人を全国でご紹介しています。未経験からでもご相談いただけますので、まずはお気軽にお問い合わせください。
▼カラフルスタッフィング建設へのお問い合わせはこちら
3．配電盤を構成する主要な機器と保護機能
配電盤の内部には、単に変圧器が入っているだけではありません。
電気が流れるルートには常に「事故」のリスクが伴うため、異常を検知して瞬時に止めるための高度な保護機能が備わっています。
万が一の事態から建物や人々を守るために、どのような機器が働いているのか、その代表的なパーツと役割をご紹介します。
事故を防ぐ「遮断器（ブレーカー）」と「漏電遮断器」
遮断器
（ブレーカー）
漏電遮断器
回路に許容範囲を超える大きな電流（過電流）が流れたり、電線がショートしたりした際に、火災を防ぐために回路を切り離すのが遮断器です。
あわせて、電気の漏れを検知して電源を止める漏電遮断器も重要な役割を持っています。
これらが瞬時に作動することで、機器の故障や感電、電気火災といった重大なトラブルを未然に防いでいます。
消防庁の統計（令和3年）によると、住宅火災の原因の約18.5%が電気器具類に起因しており、遮断器による保護が重要です。
▼あわせて読みたい
電気設備の知識を仕事に活かしたいなら、施工管理技士補の取得もおすすめです。メリットや転職での活用法をわかりやすく解説しています。
状態を監視する「計測器」と「保護継電器」
計測器
（電圧・電流の状態監視）
監視：正常
保護継電器
（異常検知・遮断指令）
システム：待機
配電盤には、電圧や電流が正常かどうかを示す計測器（メーター）や、目に見えない電気の異常を察知する保護継電器（過電流継電器：OCRなど）が搭載されています。
リレーは、電気の異常を感知すると、遮断器に信号を送り、電気を止める役割を持っています。
この連携プレイによって、電気の安全が24時間守られています。
▼あわせて読みたい
電気設備・空調設備系のサブコン企業への転職を考えている方は、業界の売上・年収・企業特徴をまとめたこちらの記事もご参考ください。
4．安全を守るために知っておくべき配電盤の寿命と点検
配電盤は非常に頑丈な鉄の箱に守られていますが、内部の精密機器には寿命があります。
長年使い続けると部品が劣化し、いざという時に保護機能が働かなかったり、予期せぬ停電を引き起こしたりするリスクが高まります。
建物の安全と資産価値を維持するために、適切な更新時期と日々の点検がどれほど重要かを確認しておきましょう。
更新時期の目安は15年〜30年
配電盤の標準的な耐用年数
設置・稼働
0年
更新推奨
15年
限界耐用
30年
配電盤の寿命は、設置環境や負荷の状況によって異なりますが、一般的には15年〜30年程度とされています。
外側の箱はもっと持ちますが、中の遮断器やリレーといった電子部品が経年劣化するためです。
参考｜JEMA 一般社団法人 日本電気工業会：凡用高圧機器の更新のおすすめ
■設備・電気系の現場経験を活かした転職をお考えの方へ
配電盤の点検・更新に携わる電気設備工事・施工管理の求人を全国でご紹介中です。経験者はもちろん、第二種電気工事士などの資格をお持ちの方も歓迎。ぜひご相談ください。
▼カラフルスタッフィング建設へのお問い合わせはこちら
メンテナンス不足が招く火災・停電のリスク
点検を怠った場合に発生する重大リスク
湿気による
絶縁不良
埃の蓄積・
トラッキング
火災に発展
また、突発的な故障による全館停電は、ビジネスや生活に甚大な損害を与えます。
法令で定められた定期点検を実施し、専門業者の確認を受けることで、結果的に費用を抑えながら安全性を保ちやすくなります。
▼あわせて読みたい
建設業界のDXや将来性について詳しく知りたい方は、2024年問題とDXが業界に与える変化をわかりやすく解説したこちらの記事もあわせてご覧ください。

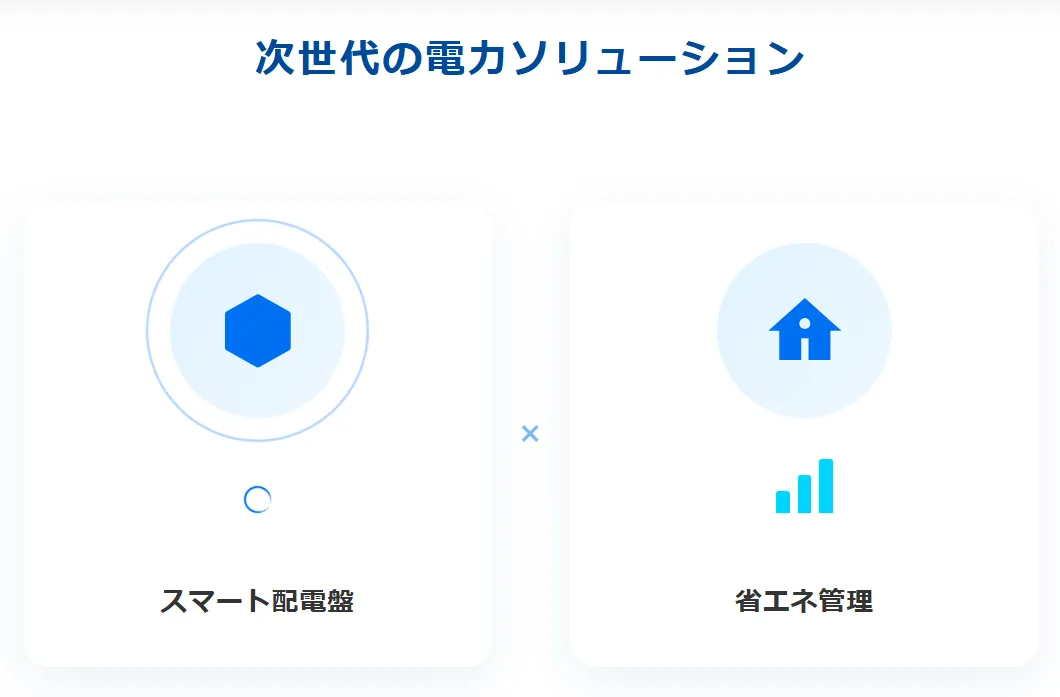

5．【最新トレンド】スマート配電盤とIoTによる次世代の管理
次世代の電力ソリューション
スマート配電盤
省エネ管理
建設・電気業界ではDXが加速しており、その象徴がIoT技術を搭載したスマート配電盤です。
故障の兆候を事前に察知する予防保全が可能になり、施設の安全性と信頼性が飛躍的に向上しました。
また、電力の無駄を可視化することで、効率的な省エネ管理にも貢献します。
こうしたi-Constructionの推進は現場の負担を軽減し、業界が掲げる「新3K（給料・休暇・希望）」の実現を支えています。
最新技術を扱う知識は、これからの建設業界で活用が期待される技術です。
■IoT・スマート設備に関わる施工管理の仕事に興味がある方へ
DX推進が加速する建設・設備業界で、最新技術を扱う施工管理職の求人を多数ご用意しています。スマート化が進む現場でキャリアを築きたい方は、ぜひご相談ください。
▼カラフルスタッフィング建設へのお問い合わせはこちら
6．配電盤の正しい理解が安全な電気利用の第一歩
配電盤は、生活や仕事を支える電気設備の中心となる存在です。
分電盤や制御盤との役割の違いを理解することで、電気設備全体の仕組みが分かりやすくなります。
こうした知識は、建物管理に役立つだけでなく、電気や設備の仕事に関わるうえでも有益な基礎となります。
配電盤の寿命や定期点検の重要性を意識し、安全な電気の使い方を心がけることが大切です。
