電気設備や送電線路の運用において、送電側よりも受電側の電圧が高くなる「フェランチ効果」は、機器の故障を防ぐために理解が不可欠な現象です。
特に夜間や休日などの軽負荷時には、送電線の静電容量の影響により予期せぬ電圧上昇を招くリスクがあります。
本記事では、この現象が発生する物理的なメカニズムから、絶縁破壊などの具体的な悪影響、そして分路リアクトルを用いた実務的な抑制対策まで、論理的に解説します。
- フェランチ効果が発生するメカニズムと進み力率の関係
- 過電圧が電気設備に及ぼす絶縁破壊や寿命短縮のリスク
- 分路リアクトルや進相コンデンサによる実務的な抑制策
1．フェランチ効果が発生する原因とメカニズム
フェランチ効果の図解証明
なぜ「送る側」より「受ける側」の電圧が高くなるのか？
そのメカニズムを3つのステップで紐解きます。
対地静電容量により
進み電流が発生
リアクタンスにより
電圧が加算される
受電端電圧が
送電端を上回る
ベクトル図による物理的証明
論理的なプロセス
無負荷の送電線は巨大なコンデンサ。対地静電容量により、電圧より位相が90°進んだ電流 $\dot{I}$ が流れます。
電流 $\dot{I}$ がリアクタンス $jX_L$ を通ると、さらに位相が90°進みます。計180°回るため、ベクトルは $\dot{V_r}$ と真逆の向きを向きます。
数式上は加算（$+$）ですが、向きが逆なので実質的には引き算に。結果として、送電端 $\dot{V_s}$ は受電端 $\dot{V_r}$ よりも短くなります。
視覚的な電圧の大きさ比較
通常、送電線には抵抗やインダクタンスが存在するため、送電端から受電端に向かうにつれて電圧は降下します。
しかし、特定の条件下では、送電端電圧よりも受電端電圧が高くなる現象が発生します。これがフェランチ効果です。
なぜ「受電端」の電圧が「送電端」より高くなるのか
この現象は、送電線の持つ「静電容量（キャパシタンス）」が主因となります。
送電線と大地の間に存在する静電容量により、回路に「進み電流」が流れます。
この進み電流が送電線のインダクタンスを通過する際、電圧を押し上げる方向に作用するため、結果として受電側の電圧が上昇します。
フェランチ効果の主要因：進み力率と静電容量の関係
フェランチ効果は、負荷が非常に小さい「軽負荷時」や、送電線が充電されたままの「無負荷時」に顕著に現れます。
需要家の設備が停止している夜間などは、回路全体が「進み力率」の状態になりやすく、静電容量の影響が支配的になるためです。
▼あわせて読みたい
電気施工管理に関わる専門知識は、キャリアアップにも直結します。電気工事施工管理技士の資格価値や転職での年収アップ戦略を詳しく解説しています。
■電気・建設の専門スキルを活かした求人をお探しの方へ
カラフルスタッフィング建設では、電気工事・電気設備管理など専門スキルを活かせる建設業界の求人を全国規模でご紹介しています。未経験から電気系施工管理を目指す方も、ぜひご相談ください。
▼カラフルスタッフィング建設へのお問い合わせはこちら
2．フェランチ効果が現場や設備に与える影響
電圧が設計上の定格を超えて上昇することは、電気設備にとって重大なリスクを伴います。理論上の知識としてだけでなく、現場管理の観点からもその影響を把握しておく必要があります。
機器の絶縁体への負荷や寿命短縮のリスク
過電圧状態が継続すると、変圧器や遮断器などの電気機器の絶縁体に過度な負荷がかかり、電気設備に関する技術基準を逸脱するリスク（絶縁破壊等）を伴います
また、絶縁の劣化が早まることで、設備の法定耐用年数を待たずに更新が必要になるなど、経済的な損失も無視できません。
軽負荷時や夜間に注意が必要な理由
工場や事業所が稼働している時間帯は、電動機などの誘導性負荷（遅れ力率）が静電容量を打ち消すため、フェランチ効果は表面化しにくい傾向にあります。
しかし、終業後や休日など、負荷が急減するタイミングで電圧が跳ね上がる特性があるため、運用管理には細心の注意が求められます。
▼あわせて読みたい
電気主任技術者は、電気設備の保安管理を担う独占業務資格です。フェランチ効果のような専門知識が直結する、電気主任技術者の市場価値とキャリアの安定性を解説しています。
3．フェランチ効果の抑制対策：分路リアクトルと進相コンデンサの運用

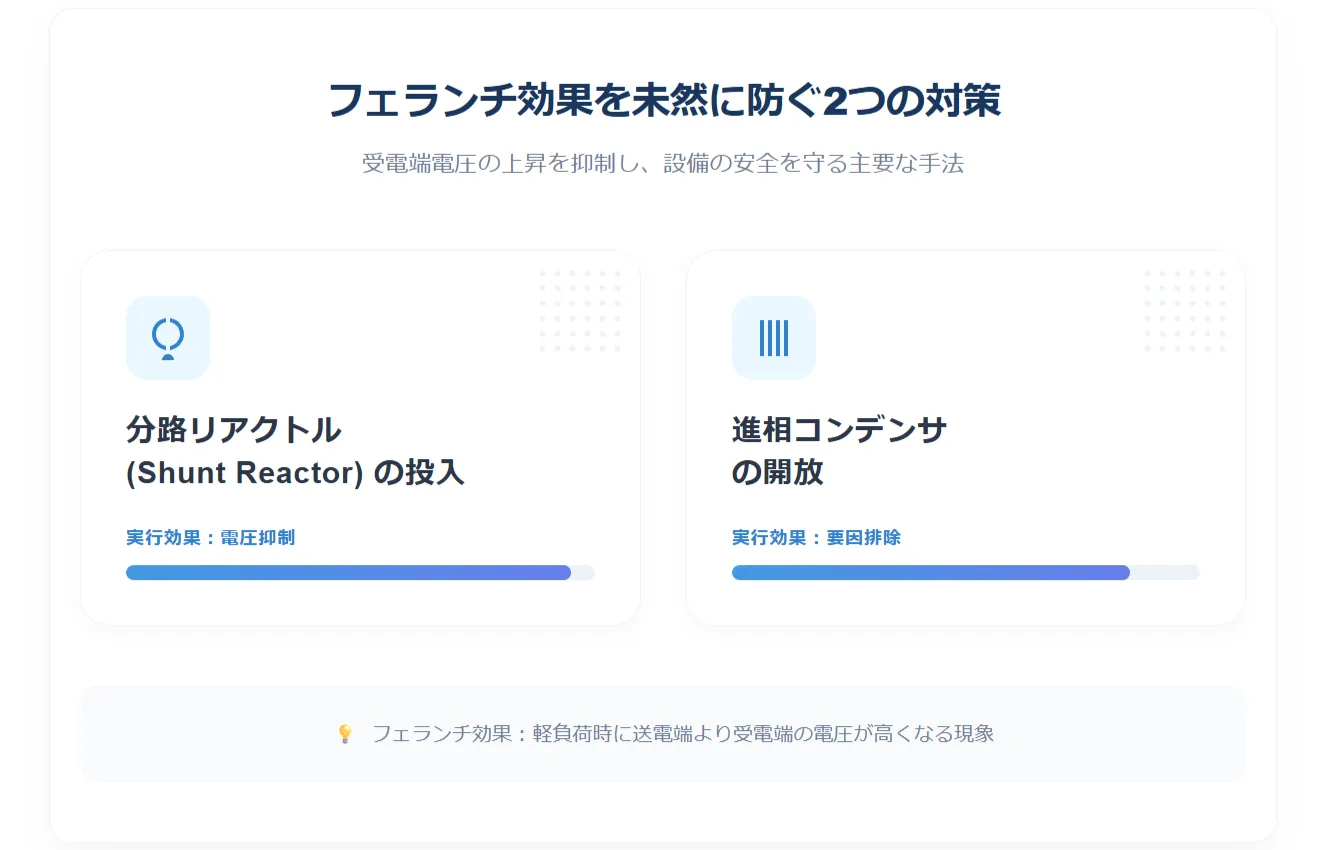

フェランチ効果を未然に防ぐ2つの対策
受電端電圧の上昇を抑制し、設備の安全を守る主要な手法
分路リアクトル
(Shunt Reactor) の投入
進相コンデンサ
の開放
電力系統の安定運用において、フェランチ効果による電圧上昇を抑制するための標準的な手法が確立されています。
対策1：分路リアクトル（Shunt Reactor）の投入
最も一般的な対策は、系統に分路リアクトルを接続することです。
分路リアクトルは遅れ電流を発生させる装置であり、送電線の静電容量による進み電流を打ち消す役割を果たします。これにより、電圧上昇を物理的に抑制することが可能です。
対策2：進相コンデンサの開放
需要家側の対策としては、軽負荷時に「進相コンデンサ」を回路から切り離す（開放する）ことが有効です。
力率改善のために設置されているコンデンサが、軽負荷時には過剰な進み成分となりフェランチ効果を助長するため、適切な自動力率調整装置（APFC）の運用が推奨されます。
▼あわせて読みたい
設備施工管理は、電気・空調・衛生設備を横断的に管理する職種です。フェランチ効果のような電気知識が現場で活きる設備施工管理のキャリアについて詳しく解説しています。
■設備・電気系の施工管理求人、転職相談はこちら
電気設備や空調設備の施工管理に特化した求人を全国でご紹介中です。資格取得支援制度がある企業や、未経験から設備管理にチャレンジできる案件も豊富にございます。
▼カラフルスタッフィング建設へのお問い合わせはこちら
4．電気主任技術者試験（電験3種）における出題傾向と対策
フェランチ効果は、電気主任技術者試験（電験3種）の電力課目において、理論と実務の結節点として頻繁に出題されます。
合格を目指す過程でこの原理を深く理解することは、技術者としての基礎体力を養うことと同義です。
ベクトル図で電圧の関係を視覚的に理解する
計算問題や論説問題に対応するためには、電圧と電流の位相関係を示すベクトル図の習得が不可欠です。
受電端電圧を基準とし、進み電流によるリアクタンス電圧降下がどのように加算されるかを可視化することで、数式上の理解が実感を伴う知識へと変わります。
このような専門性の積み重ねが、建設・電気業界における長期的なキャリア形成を支えることになります。
▼あわせて読みたい
施工管理技士の資格は転職市場での評価を大きく左右します。電験3種などと並行して狙いたい施工管理転職向けおすすめ資格と、年収アップへの戦略を紹介しています。
■資格取得しながら現場経験を積める派遣求人をご紹介
電験3種や施工管理技士の取得を目指しながら、実務経験を積みたい方に最適な求人をご案内しています。カラフルスタッフィング建設は建設・電気業界に特化した人材派遣会社です。
▼カラフルスタッフィング建設へのお問い合わせはこちら
5．正しい知識で設備の安全とキャリアの信頼を築く
フェランチ効果の理解は、単なる物理現象の把握にとどまりません。現場の異常を予見し、適切な対策を講じることができる能力は、電気技術者としての信頼性を決定づける重要な要素です。
建設・電気業界では働き方改革が進み、専門スキルの可視化が重要視されています。
確かな知識を基盤に実務経験を積み、上位資格の取得や管理職へのステップアップを目指すことで、電気事業法に基づく保安管理の確実性を高める一助となります。
